共立電気計器デジタルマルチメータのご紹介

2026年3月10日

製品情報

目次 [ close ]

デジタルマルチメータとは

デジタルマルチメータとは、1台で電圧や電流、抵抗や導通など複数の項目が測定できる計測器です。電子機器が不調なときや、安全性・品質を確認したいときに活躍します。アナログのマルチメータでは行えないテストができるだけでなく、より正確な数値の読み取りが可能です。

デジタルマルチメータで計測できる項目の一例をご紹介します。（機種により異なります）

直流電圧
交流電圧
直流電流

交流電流
AC＋DC
抵抗

導通
ダイオード
バッテリー

その他静電容量（キャパシタンス）、周波数、温度測定など

デジタルマルチメータとテスターの違いは？

デジタルマルチメータとテスターは、どちらも電圧や電流、抵抗などを測定できるツールです。電子回路や電気をテストする機械の通称で、機能や状態を試験的に判断する目的で使用します。基本的にどちらも用途は同じですが、「テスター」と言えばアナログテスター（アナログ表示のもの）を示す場合も多いようです。

デジタルマルチメータの使い方

　デジタルマルチメータは測定する内容によって使い方が異なります。また、測定する値に応じた端子の使い分けや、使用条件・目的に応じた計測器の選定が必要となります。まずは測定に必要な性能・機能を確認したうえで、それぞれの使い方も併せて調べることをおすすめいたします。

詳細な使い方は各製品の取扱説明書を必ずご確認ください。

　共立電気計器のホームページ内「ダウンロード」より、取扱説明書の閲覧・ダウンロードが可能です。また、「DMMガイドブック」のページではデジタルマルチメータの製品がより詳しく紹介されています。

デジタルマルチメーターの種類について

形状

ハンドヘルドタイプ

　片手で持ち運べる軽量タイプ。バッテリーで数時間動作が可能、従来の回路計に代わり、幅広い分野で使用されています。

ベンチトップタイプ

　据え置き型。付加機能が充実しており、実験室にある作業台や研究室、生産ラインなどでよく使用されています。

クランプメーター型

　非接触で交流電流が測定できます。電源設備・配線管理などで使用されています。

　共立電気計器のデジタルマルチメータは、携帯できるサイズの小型・ポケットに入るカード型・使いやすいペン型のモデルがございます。ご使用環境に適したメータをご選定ください。

検波方式について

　デジタルマルチメータの製品情報を確認すると、「平均値」「真の実効値タイプ」などの表記がありますが、これは検波方式を示しています。

　例えばエアコン、エレベーターなどサイリスタやインバータを使って周波数を変えている機器は、高調波の影響で歪んだ波形になることが多いです。歪んだ波形で平均値応答の方式を使うと、測定値に誤差が生じる可能性があります。一方、真の実効値タイプでは波形に関係なく正しい実効値を表示することができます。しかし、場合によっては測定誤差が大きくなることもあるため注意が必要です。

「クランプ付き」とは？

　共立電気計器のKEW MATEシリーズは、「クランプ付き」のデジタルマルチメータで、クランプセンサが搭載されたデジタルマルチメータを指しています。クランプセンサを使用すると微弱な測定は難しくなりますが、計測器本体を直列に接続する必要がなく簡易的かつ安全性が高くなります。

おすすめのデジタルマルチメータをご紹介

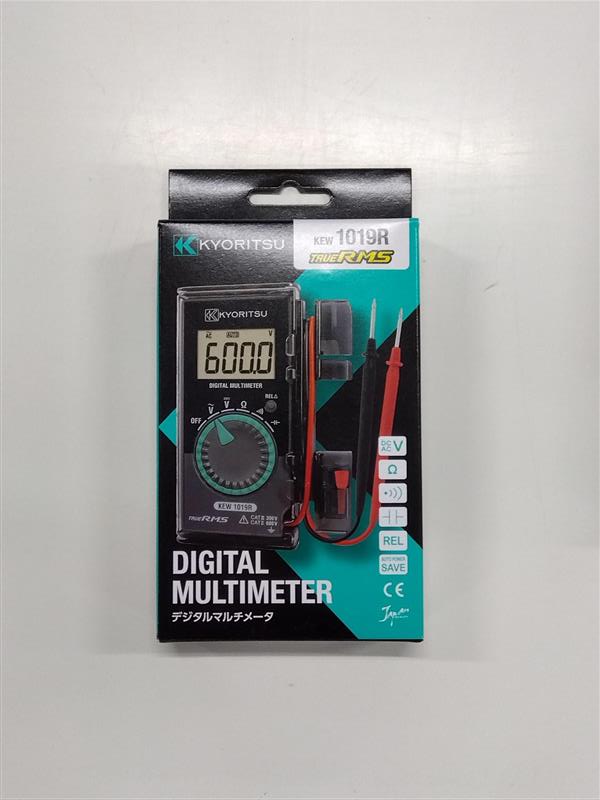

1019Ｒ-デジタルマルチメータ-

検波方式	真の実効値
測定項目	直流、交流電圧・抵抗・導通・キャパシタンス
最大表示カウント	6000
周波数範囲	45~500Hz
測定カテゴリ	CAT Ⅲ 300V・CAT Ⅱ 600V
サイズ（mm)	126×85×18
重量	約135g

カード型のポケットサイズマルチメータ。使いやすいハードケースタイプで出来ており、表示部分も画面が大きく見やすいです。国際規格に準拠した安定設計で、真の実効値測定により歪んだ波形でも正確に測定できます。ケースカバーの開閉も楽々、キャップ収納ホルダー付きで紛失防止にも。

商品ページ

デジタルマルチメータ 1019R

eleall.jp

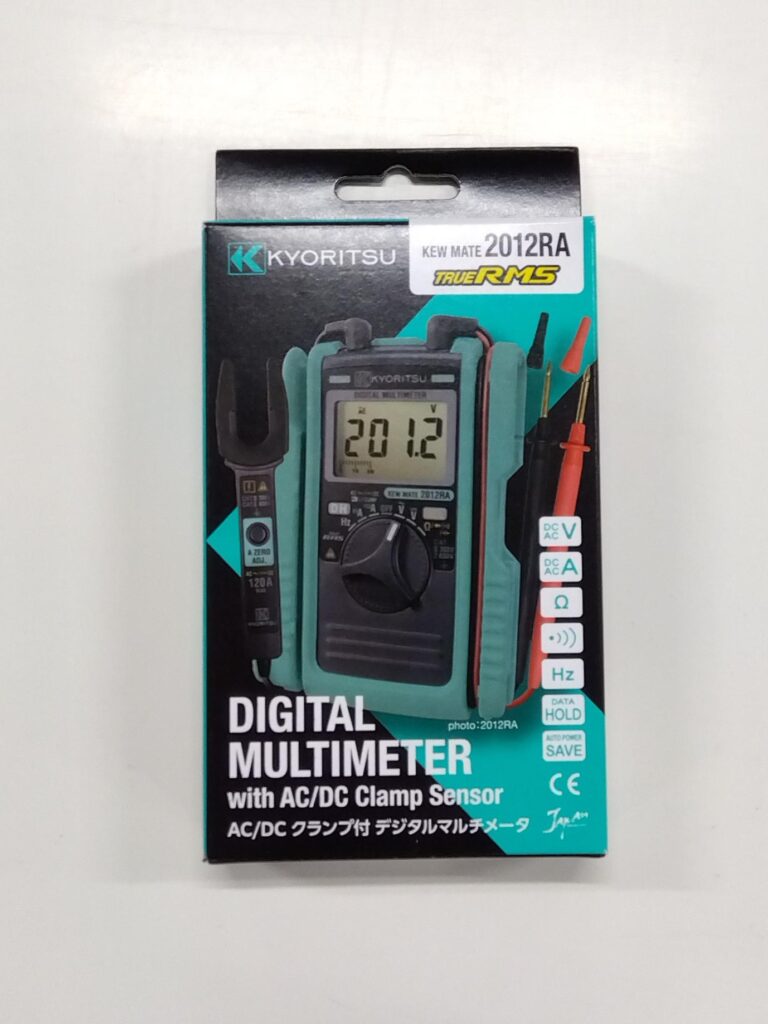

2012RA-AC/DCクランプ付きデジタルマルチメータ-

検波方式	真の実効値
測定項目	直流、交流電圧・直流、交流電流・抵抗・導通・ダイオードテスト・キャパシタンス・周波数
最大表示カウント	6000
周波数範囲	45~400Hz
測定カテゴリ	CAT Ⅲ 300V・CAT Ⅱ 600V
サイズ（mm)	128×92×27
重量	約220g

KEW MATEシリーズのAC/DCクランプ付きデジタルマルチメータ。収納しやすいポケットに入るサイズで、被測定導体径φ12mm。ダイオードテストとキャパシタンス測定機能は、同じシリーズ内でも2012RAにのみ付いている機能です。取り外し可能な測定コードキャップ付きで短絡を防止します。

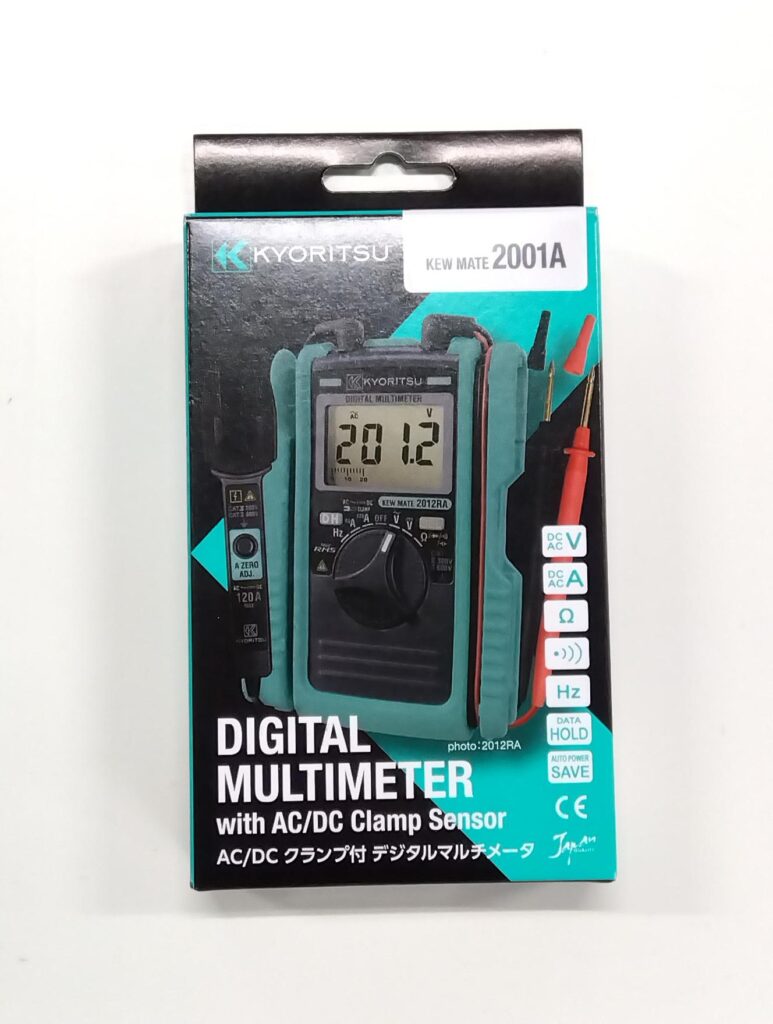

2001A-AC/DCクランプ付きデジタルマルチメータ-

検波方式	平均値
測定項目	直流、交流電圧・直流、交流電流・抵抗・導通
最大表示カウント	3400
周波数範囲	50~400Hz
測定カテゴリ	CAT Ⅲ 300V・CAT Ⅱ 600V
サイズ（mm)	128×92×27
重量	約220g
