パワーサプライとは、商用電源の交流を安定した直流の電圧に変換する装置を指します。一般的には「スイッチング方式」と「リニア方式」の2種類があり、小形かつ軽量で効率の良いスイッチング方式が主流となっています。本記事では、スイッチング方式パワーサプライの選定時における注意点や、シリーズごとの違いについてを簡単にご紹介します。型式ごとによる違いや、代替品の選定に悩んでいる方は是非ご覧ください。
オムロンのパワーサプライの特徴
パワーサプライの種類は様々ございますが、それぞれ簡単に特長をご紹介します。
| シリーズ | 特徴 |
|---|---|
| S8VK-X | 制御盤向け、IoT対応で通信やモニタ表示など状態監視に最適 |
| S8AS | スマート・パワーサプライ。異常回路を素早く遮断。メンテナンス性や設計保全など全ての工程を効率化 |
| S8VS-A | 表示モニタ付きで動作状態を見える化。メンテナンス工数削減に貢献 |
| S8VK-S | 単相設計の制御盤向けスタンダード。小型制御盤にぴったりフィット、周囲温度55度で密着取付可能 |
| S8VS | 制御盤（DINレール）取付向け、汎用タイプ。丸端子やY端子が使用できる |
| S8VK-G | 単相入力の棒端子タイプで24Vを使いたい環境に最適 |
| S8VK-WS | 三相入力の制御盤取付向けタイプ。設計管理の対応不要で設計工数を削減 |
| S8VK-T | 三相400Vのスタンダードタイプをリニューアル。従来より入力電源を低減かつ高効率 |
| S8FS-G | 直取付タイプあり。工作機械・半導体製造装置にベストフィット |
オムロン公式サイト内で、シリーズの機能とタイプが一覧表でまとめられておりますので、参考にご覧ください。
選定時に確認しておきたい基本項目
パワーサプライを選定する際は以下の5点をご確認のうえ、ご選定ください。
- 出力電圧
- 容量
- 構造（本体カバーの有無）
- 取り付け
- 入力電圧
また、機能や条件にご要望がある場合は付加機能や使用条件などからもご選定いただけます。

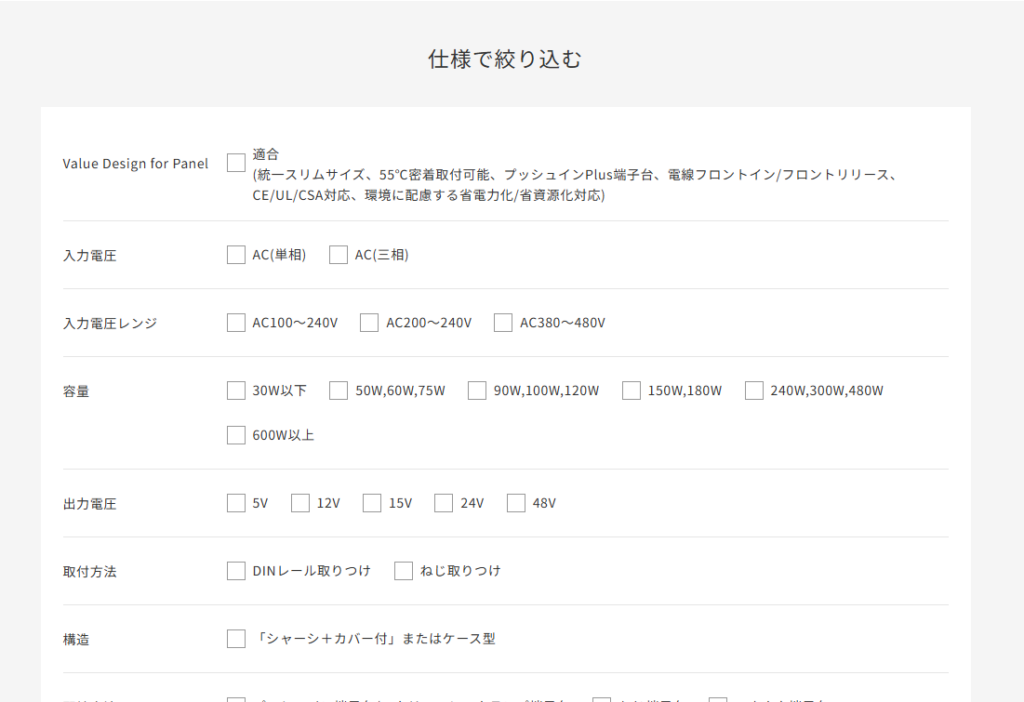

商品の仕様やグループを選択することで、お手軽に選定できるページがございます。該当商品の型式仕様や標準価格をご確認いただけるだけでなく、取付金具やDINレールなどのアクセサリも最適なものを調べられるので是非ご活用ください。

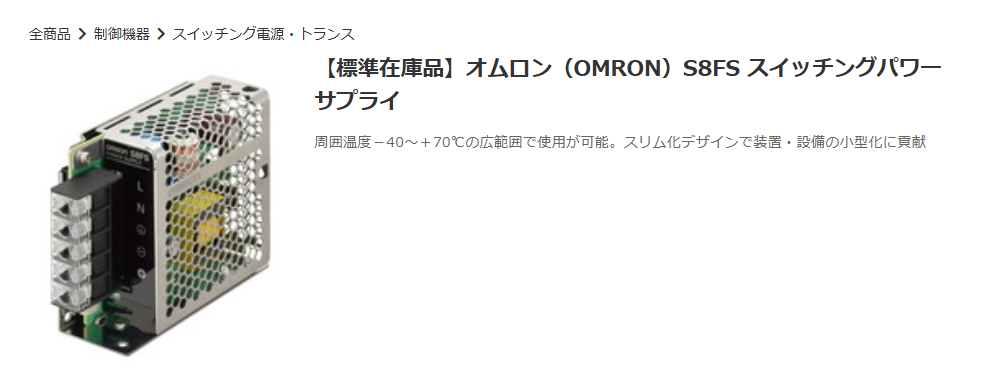

小形で機能性抜群！S8FS-Gシリーズがおすすめ
S8FS-シリーズは、工作機械や半導体製造装置に適したパワーサプライで、現在生産終了している製品の推奨代替品にも選ばれているシリーズです。従来の機種よりも小型かつ軽量化しており、機能性・性能面も重視した製品となっております。
機械安全の制御回路用トランスが不要で、その分コストやスペースの削減を実現しました。あらゆる環境下に対応できるよう、対応可能温度や標高の対応範囲が広がり、これまで難しいとされていた高地や寒冷帯・熱帯でも使用可能になりました。
パワーサプライの寿命と交換タイミング
- 定格入力電圧であること
- 負荷率50%以下
- 周囲温度＋40℃以下
- 標準取り付け状態
- ファン付きタイプの場合、ファンの寿命は含めない（一部例外あり）
上記はパワーサプライの期待寿命の条件となります。大体の期待寿命は10年とされています（S82Sは8年以上）。パワーサプライについてはMTBF（平均故障間隔）よりも期待寿命を重視して確認するようにしてください。
商品寿命がくると出力電圧の低下や出力が出なくなるケースが多くみられます。年数は目安となりますので、ご使用環境の条件等をご確認のうえ、期待寿命の年数が近づいているようでしたら交換を検討してみてはいかがでしょうか。
生産終了したS8VMの代替品とその相違点は？
S8VMシリーズが2019年に生産終了しており、その代替品としてオムロンはS8FSシリーズを推奨しております。細かな仕様比較は製品により異なりますが、多くの製品では外形と端子の配置に変更があるようです。その他の詳細についてはお手持ちの製品と、推奨代替品の仕様をそれぞれご確認ください。
オムロン公式サイトでは、生産終了した製品の推奨代替品の調査や、カタログ・マニュアルをダウンロードして仕様を確認することができます。お手持ちの製品の型式や、生産終了年月から検索できますので、ぜひご活用ください。
S8JX-P・S8JX-Nシリーズも2019年に生産終了しているようですが、こちらについてもS8FS-Gシリーズを推奨代替商品としているようです。注意点として、配線接続・取付方法の相違や、入力電流・力率が異なるとの記載がございました。また、取付金具については推奨代替商品なしとの案内もございますので、その他注意すべき点や代替品についての詳細は公式サイトをご確認いただけますと幸いです。
